Spaltrohrmotorpumpen mit Ex-Schutz für explosionsgefährdete Bereiche
Spaltrohrmotorpumpen mit Ex-Schutz kommen überall dort zum Einsatz, wo brennbare oder explosionsgefährdete Medien sicher gefördert werden müssen – beispielsweise in der Chemie-, Petrochemie- oder Energieindustrie. Sie eignen sich für zahlreiche Standardanwendungen, bei denen Dichtheit, Betriebssicherheit und Verfügbarkeit entscheidend sind.
Durch ihren modularen Aufbau lassen sich Spaltrohrmotorpumpen flexibel konfigurieren und an die jeweiligen Prozessanforderungen anpassen. Unterschiedliche Ausführungsvarianten ermöglichen eine passgenaue Auswahl in Abhängigkeit von Medium, Temperaturbereich und Einsatzgebiet – für maximale Sicherheit und Effizienz im Betrieb.
Die passende Spaltrohrmotorpumpe finden
Standardanwendungen
Standardanwendung, einstufig
Fördermenge [Q]
max. 1600 m3/h
Förderhöhe [H]
max. 240 m
Förderguttemperatur [t]
–120 °C bis +120 °C
Betriebsdruck
PN 16 bis PN 50
Standardanwendung, mehrstufig
Fördermenge [Q]
max. 350 m3/h
Förderhöhe [H]
max. 1200 m3/h
Förderguttemperatur [t]
–120 °C bis +120 °C
Betriebsdruck
PN 16 bis PN 100
Ausführungsvarianten nach spezifischer Anwendung und Einsatzgebiet
Heißanwendungen, einstufig
Fördermenge [Q]
max. 1600 m3/h
Förderhöhe [H]
max. 240 m3/h
Förderguttemperatur [t]
max. +425 °C
Betriebsdruck
PN 16 bis PN 50

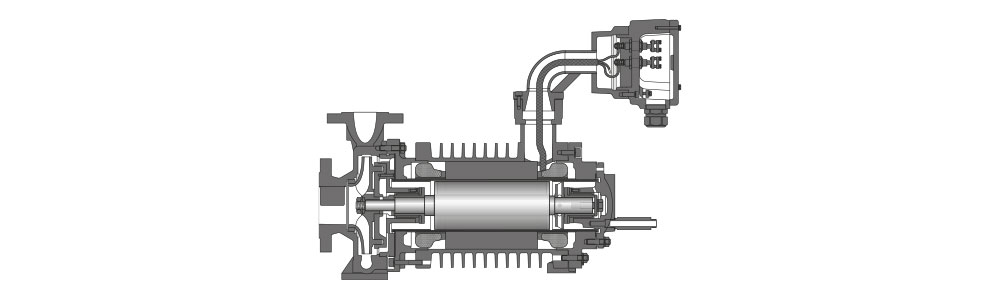

Typ CN und CNF
Bauart / Ausführung
Einstufige Chemienormpumpe nach EN 22858 / ISO 2858 mit Spaltrohrmotor-Antrieb
Ungekühlte Bauart mit Rippenkühlung
Downloads

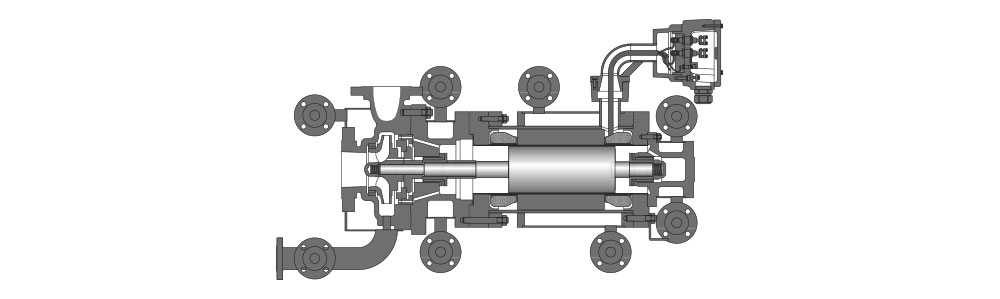

Typ CN und CNF
Bauart / Ausführung
Einstufige Chemienormpumpe nach EN 22858 / ISO 2858 mit Spaltrohrmotor-Antrieb
Ungekühlte Bauart mit Kühl- oder Heizmantel
Downloads

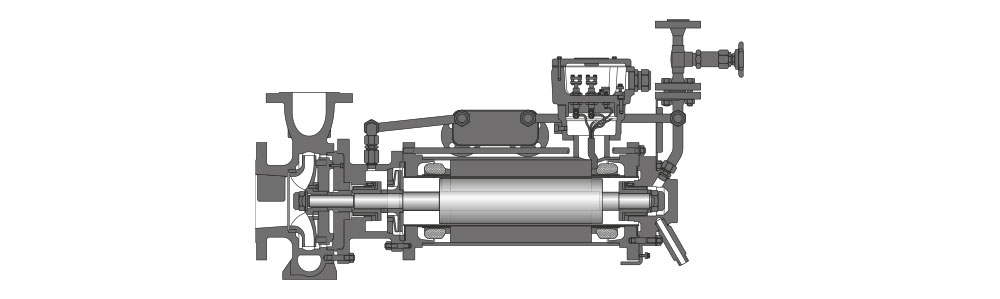

Typ CNKp
Bauart / Ausführung
Einstufige Chemienormpumpe nach EN 22858 / ISO 2858 mit Spaltrohrmotor-Antrieb mit separat angeordnetem Plattenwärmetauscher
Downloads

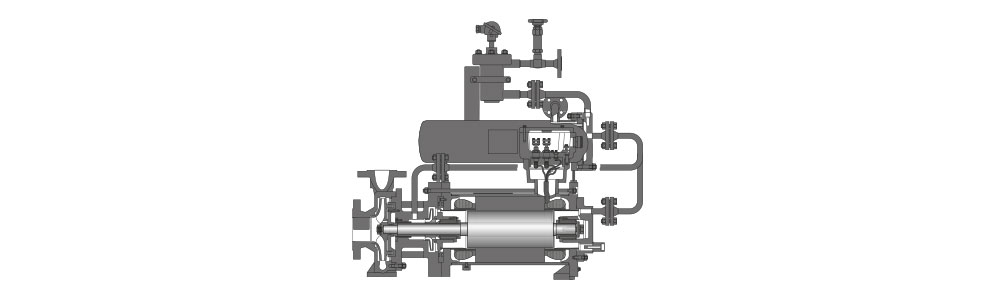

Typ CNKr
Bauart / Ausführung
Einstufige Chemienormpumpe nach EN 22858 / ISO 2858 mit Spaltrohrmotor-Antrieb mit separat angeordnetem Rohrbündelwärmetauscher
Downloads

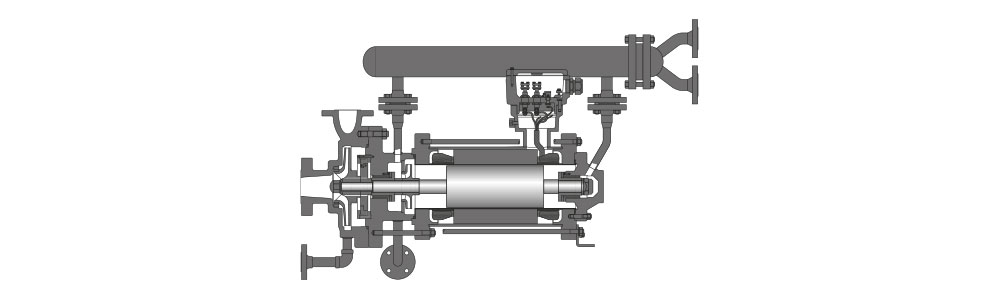

Typ CNPKf
Bauart / Ausführung
Einstufige Kreiselpumpe nach API 685 mit Spaltrohrmotor-Antrieb mit separat angeordnetem Wärmetauscher
Downloads
Heißanwendungen, mehrstufig
Fördermenge [Q]
max. 350 m3/h
Förderhöhe [H]
max. 1200 m
Förderguttemperatur [t]
max. +400 °C
Betriebsdruck
PN 16 bis PN 100
Typ CAM
Bauart / Ausführung
Mehrstufige Kreiselpumpe / Gliederpumpe mit Spaltrohrmotor-Antrieb
Ungekühlte Bauart mit Rippenkühlung
Downloads

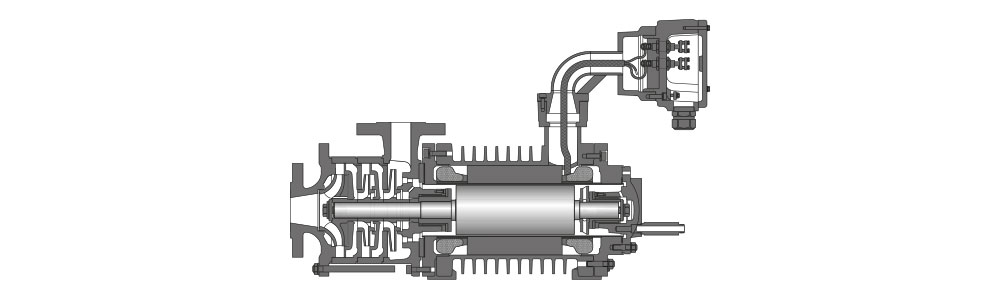

Typ CAM
Bauart / Ausführung
Mit Heißwicklung Isolationsklasse R (max. 220°C Wicklungstemperatur) und Isolationsklasse C (max. 400°C Wicklungstemperatur)
Downloads
Typ CAMKr
Bauart / Ausführung
Mehrstufige Kreiselpumpe / Gliederpumpe mit Spaltrohrmotor-Antrieb mit separat angeordnetem Wärmetauscher
Downloads
Ausführungsvarianten nach spezifischer Anwendung und Einsatzgebiet
Hochdruckanwendungen
Fördermenge [Q]
max. 1600 m3/h
Förderhöhe [H]
max. 1200 m
Förderguttemperatur [t]
–120 °C bis +360 °C
Betriebsdruck
max. PN 1200

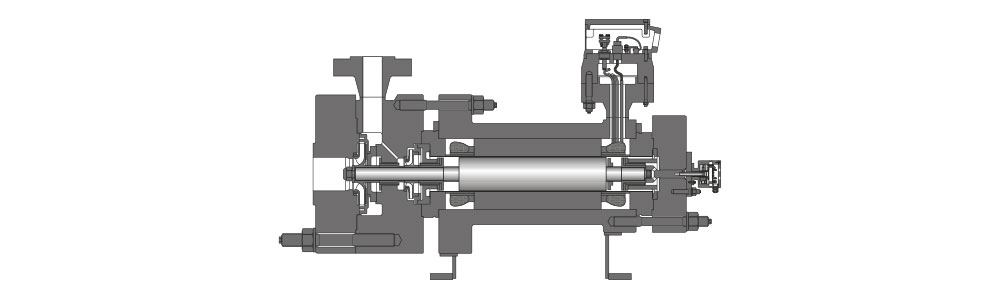

Typ CNH, CNFH und CNKH
Bauart / Ausführung
Einstufige Ausführung
Ausgelegt für hohe Systemdrücke
Downloads

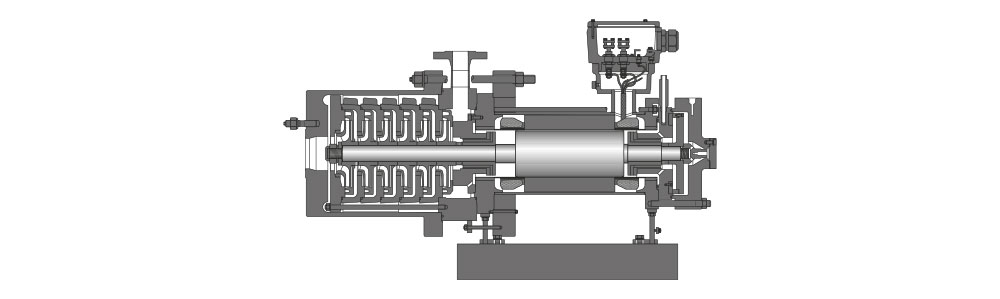

Typ CAMH
Bauart / Ausführung
Mehrstufige Ausführung mit Drucktopf für hohe Systemdrücke
Downloads

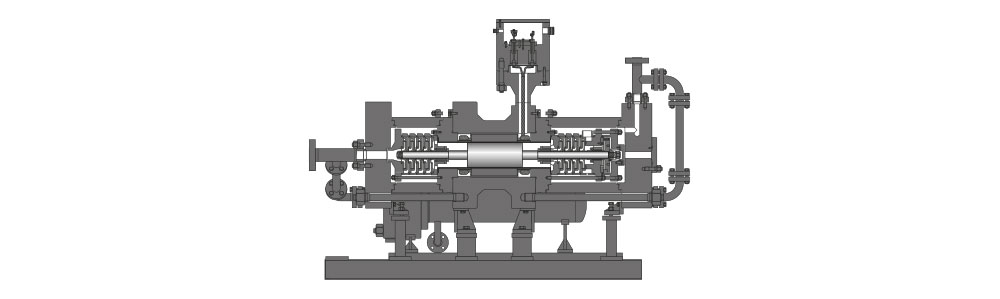

Typ CAMH-Tandem
Bauart / Ausführung
Mehrstufige Ausführung in Tandembauweise mit Drucktopf für hohe Systemdrücke
Downloads
Ausführungsvarianten nach spezifischer Anwendung und Einsatzgebiet
Anwendungen für niedrige Viskositäten
Fördermenge [Q]
max. 1600 m3/h
Förderhöhe [H]
max. 2300 m
Förderguttemperatur [t]
–120 °C bis +360 °C
Betriebsdruck
PN 16 bis PN 150

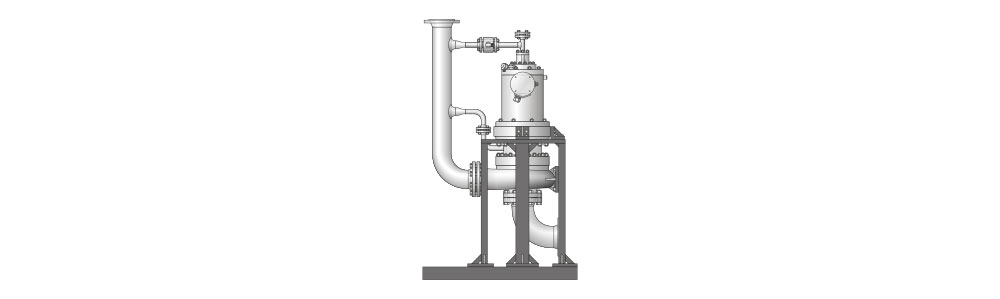

Typ CNV und CNFV
Bauart / Ausführung
Einstufige Ausführung
Geeignet zur Förderung von Druckgasen / Flüssiggasen
Downloads

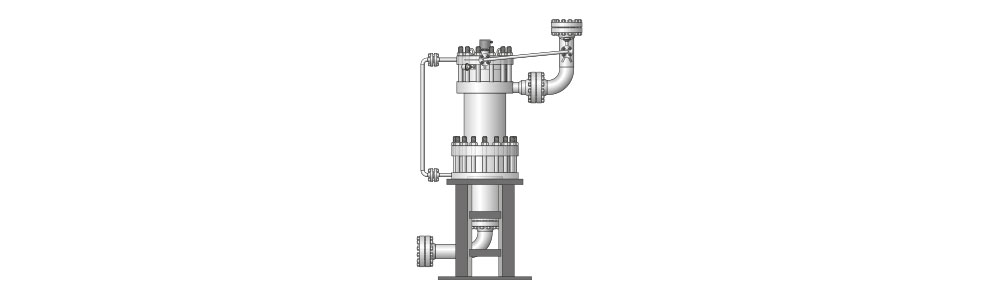

CAMTV
Bauart / Ausführung
Mehrstufige Ausführung mit Drucktopf für erhöhte Systemdrücke
Geeignet zur Förderung von Druckgasen / Flüssiggasen
Downloads
Typ CAMTV-Tandem
Bauart / Ausführung
Mehrstufige Ausführung in Tandembauweise mit Drucktopf für erhöhte Systemdrücke
Geeignet zur Förderung von Druckgasen / Flüssiggasen
Downloads
Ausführungsvarianten nach spezifischer Anwendung und Einsatzgebiet

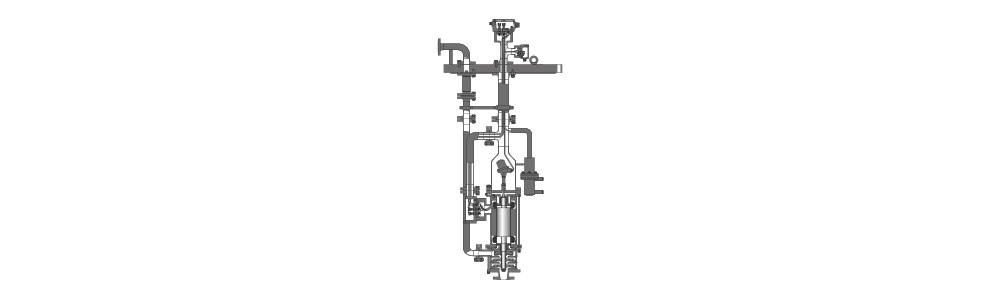

Integriert im Tanklager und/oder niedriger NPSHa
Fördermenge [Q]
max. 1600 m3/h
Förderhöhe [H]
max. 1200 m
Förderguttemperatur [t]
–120 °C bis +250 °C
Betriebsdruck
PN 16 bis PN 100
Spaltrohrmotorpumpen für kältetechnische Anwendungen
Standardanwendung, einstufig
Fördermenge [Q]
max. 130 m3/h
Förderhöhe [H]
max. 145 m
Förderguttemperatur [t]
–40 °C bis +120 °C
Betriebsdruck
PN 16/ PN 25
Motorleistung
max. 48kW

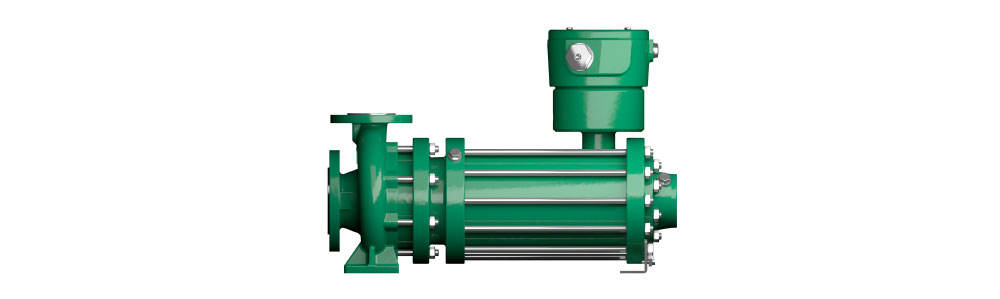

Typ CN
Bauart / Ausführung
Einstufige Chemienormpumpe nach EN 22858 / ISO 2858 mit Spaltrohrmotor-Antrieb
Die Baureihe CN ist die Standardausführung der HERMETIC Spaltrohrmotorpumpen. Sie eignet sich zur Förderung gängiger Flüssigkeiten mit ausreichendem Abstand zum Dampfdruck (nicht siedende Medien).
Downloads
Typ CNF
Bauart / Ausführung
Einstufige Chemienormpumpe nach EN 22858 / ISO 2858 mit Spaltrohrmotor-Antrieb
Die Baureihe CNF ist die Ausführung für Flüssiggase, siedende Medien und Kondensate. Mit integriertem Hilfslaufrad und interner Flüssigkeitsrückführung eignet sie sich zur Förderung von Flüssigkeiten nahe dem Dampfdruck.
Downloads
Pumpenauslegung
Mit unserem Expertentool finden Sie schnell die passende Pumpenlösung für Ihre Anwendung. Auf Basis Ihrer Prozessdaten erhalten Sie eine erste Vorauswahl geeigneter Baureihen und Ausführungen.

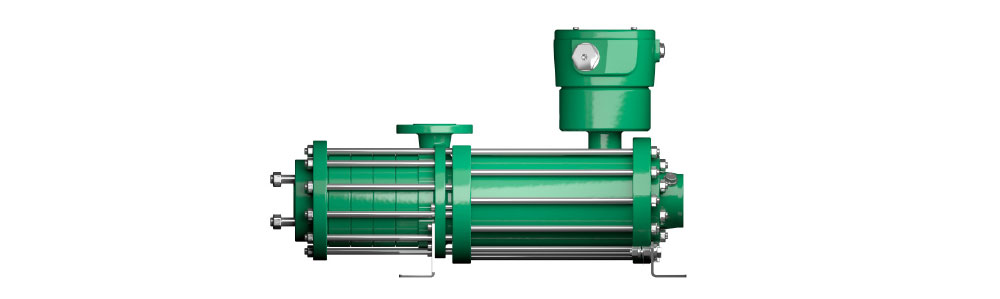

Spaltrohrmotorpumpe Typ CAM
Fördermenge [Q]
max. 40 m3/h
Förderhöhe [H]
max. 295 m
Förderguttemperatur [t]
–40 °C bis +120 °C
Betriebsdruck
PN 40
Motorleistung
max. 48kW
Typ CAM
Bauart / Ausführung
Mehrstufige Kreiselpumpe / Gliederpumpe mit Spaltrohrmotor-Antrieb
Der Typ CAM eignet sich sowohl für Standardanwendungen als auch zur Förderung von Flüssigkeiten nahe dem Dampfdruck.
Downloads
Pumpenauslegung
Mit unserem Expertentool finden Sie schnell die passende Pumpenlösung für Ihre Anwendung. Auf Basis Ihrer Prozessdaten erhalten Sie eine erste Vorauswahl geeigneter Baureihen und Ausführungen.
